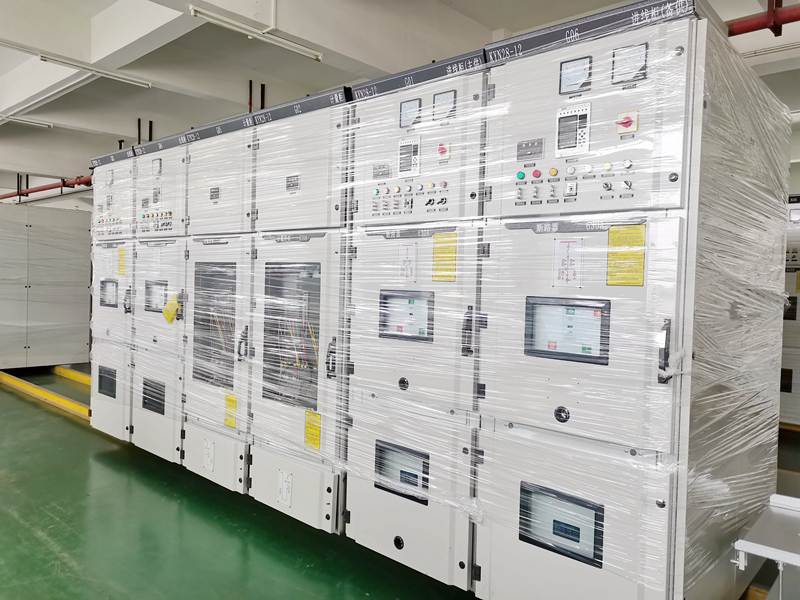

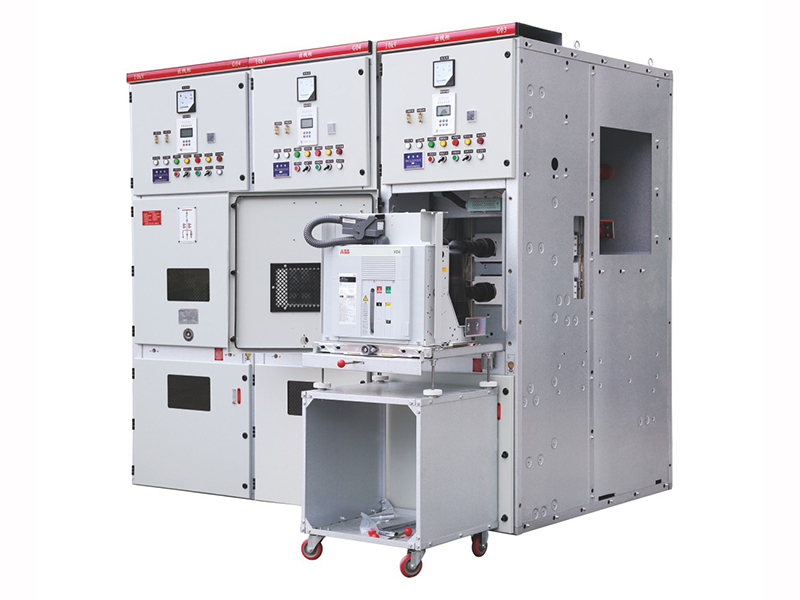

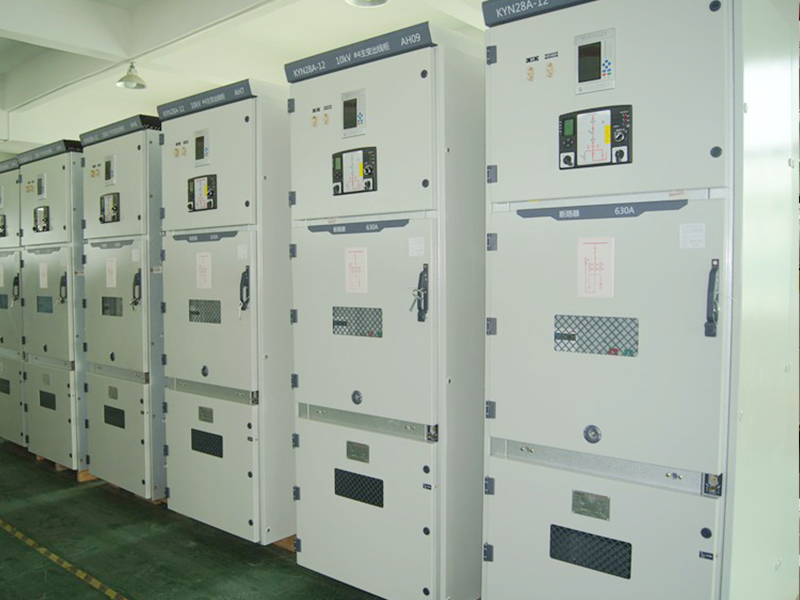

高壓中置柜

產品參數

品牌紫光電氣

名稱高壓中置柜

型號KYN28-12

適用范圍鎧裝移開式高壓中置柜經CNC機床加工，采用多重折邊，柜體防護等級為IP4X，斷路器開關采用可移開式開關方便維護，具有完善的五防聯鎖功能，使用安全。產品賣點：外形美觀、高精度、高強度、耐腐蝕、檢修維護方便

產品詳情

產品簡介：

KYN28-12系列鎧裝移開式交流金屬封閉高壓開關柜即中置柜，又稱鎧裝式開關柜、手車式開關柜、28柜等，其分三層結構，上層為母線和儀表室（相互隔離），中間層為斷路器室，下層為電纜室。適用于三相交流50Hz、3.6~12kV單母線分段系統的成套配電裝置，作為接受和分配網絡電能、并對電路實行控制、保護及監測，因為中置柜負載功率較大，廣泛應于電力、冶金、石化、城建等行業中。

紫光電氣中置柜具有完善的“五防”功能?？膳渲肰D4、3AH、EV12、VB2、VS1(ZN63A)、VDS(ZN63C)、ZN18(VK)等斷路器，滿足IEC298、GB3906、GB1984等標準的有關要求。

產品性能參數：

項目名稱	單位	參數
額定電壓	kV	12
額定頻率	Hz	50
額定電流	A	630、1250、1600、2000、2500、3150、4000
4S熱穩定電流（有效值）	kA	16、20、25、31.5、40
額定動穩定電流（峰值）	kA	40、50、63、80、100
1min額定工頻耐受電壓	kV	極間42
1min額定工頻耐受電壓	kV	斷口48
雷電沖擊耐受電壓	kV	極間75
雷電沖擊耐受電壓	kV	斷口85
防護等級		IP4X
