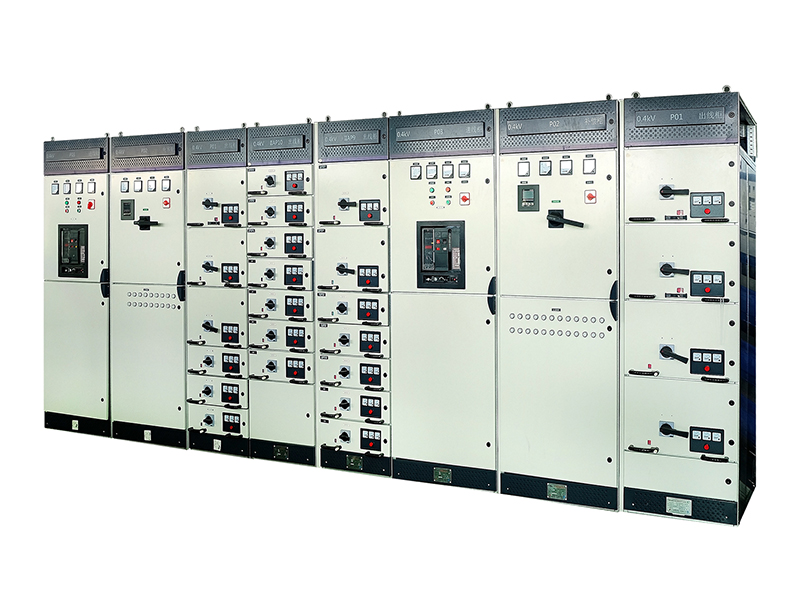

GCK抽出式開關柜

產品參數

品牌紫光電氣

名稱低壓抽出式開關柜

型號GCK

適用范圍GCK（L）系統低壓抽出式開關柜，適用于所有發電、配電和電力使用的場合，如：電力系統、石油化工、工礦企業、民用建筑等等。 GCK（L）系統采用的框架結構組裝靈活，柜內可裝不同的標準元器件，以適應各種使用要求。抽出式單元采用鋁合金滑動導軌和螺旋式推進 機構，工作位置明顯，操作輕便、可靠。

產品詳情

正常使用條件

1、周圍空氣溫度不超過+40℃，不低于-5℃，并且24小時內平均溫度不超過+35℃。

2、天氣條件，空氣清潔，相對濕度在最高溫度為+40℃時不超過50%。在較低溫度時允許有較大的相對濕度。

3、海拔高度≤2000m

4、本產品適宜在以下溫度范圍內運輸和儲存：-25℃到+55℃，在短時間內（不超過24小時）可達到+70℃

在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作

5、如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠方提出，協商解決。

技術參數

	項目	技術參數
額定電壓	額定絕緣電壓Ui	690V AC
	額定工作電壓UE	380V AC
	額定脈沖耐受電壓Uimp	12KV
	過電壓類別	Ⅲ
	污染登記	3
	額定頻率	50/60HZ
額定電流	主母線額定電流le	至6300A
	額定峰值耐受電流lpk	至220KA
	額定短時耐受電流lcw	至100KA
	配電母線額定電流le	至1600A
	額定峰值耐受電流lpk	至176KA
	額定短時耐受電流lcw	至86KA
