品牌紫光電氣

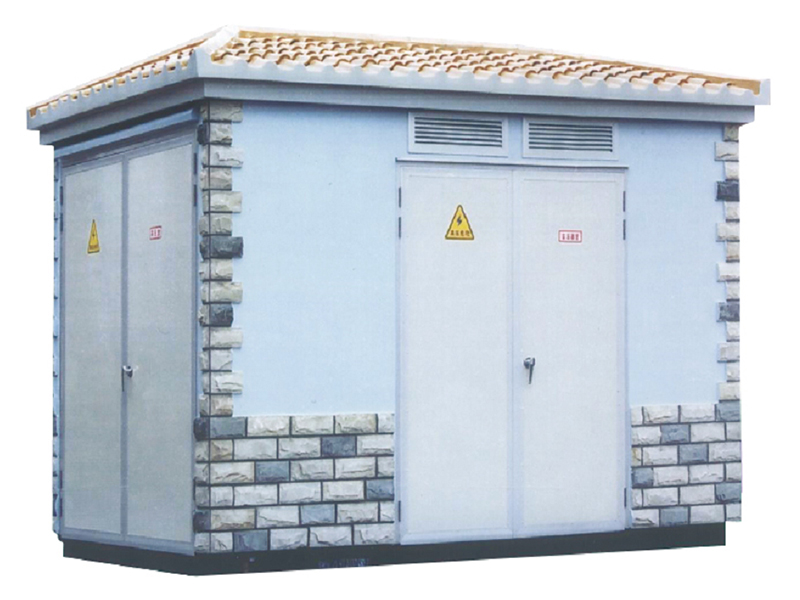

名稱歐式箱變
型號YBM(P)-12/0.4
適用范圍YBM(P)-12/0.4系列箱式變電站，是將高壓電器設備、變壓器、低壓電器設備等組合成緊湊型成套裝置，用于城市高層建筑、城鄉建筑、豪華別墅、廣場公園、居民小區、高新技術開發區、中小型電廠、礦山油田以及臨時施工用電場所，作為接受和分配電能并向用戶提供低壓電能之用。
正常使用條件
環境溫度：上線+45℃，下限-35℃；風速不超過34m/s
相對濕度不大于90% 海拔高度≤1000m
抗震能力：地震烈度不超過8級 安裝斜度不超過5度
覆冰不超過10mm 沒有火災爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所
技術參數
| 內容 | 單位 | 高壓開關 | 電力變壓器 | 低壓開關 | |||
| 額定電壓 | KV | 3.6 | 3/0.4 | 0.4/0.22 | |||
| 7.2 | 6/0.4 | ||||||
| 12 | 10/0.4 | ||||||
| 額定電流 | A | ≤630 | ≤3200 | ||||
| 額定頻率 | Hz | 50(60) | |||||
| 額定容量 | KVA | 50-2000 | |||||
| 額定短時耐受電流（4s） | KA | 25 | |||||
| 額定峰值耐受電流 | KA | 50 | |||||
| 額定短路關合電流 | KA | 50 | |||||
| 工頻耐受電壓值 通用值 | KV | 42 | 干式28 | 油浸35 | 2.5 | ||
| 10KV額定 隔離斷口 | KV | 48 | |||||
| 絕緣水平 | 沖擊耐受電壓 | 通用值 | KV | 75 | 8 | ||
| 隔離斷口 | KV | 85 | |||||
| 防護等級 | IP33 | ||||||
| 噪音 | DB | 干式≤55，油浸≤65 | |||||
咨詢熱線：138-2690-2815
正常使用條件
環境溫度：上線+45℃，下限-35℃；風速不超過34m/s
相對濕度不大于90% 海拔高度≤1000m
抗震能力：地震烈度不超過8級 安裝斜度不超過5度
覆冰不超過10mm 沒有火災爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所
技術參數
| 內容 | 單位 | 高壓開關 | 電力變壓器 | 低壓開關 | |||
| 額定電壓 | KV | 3.6 | 3/0.4 | 0.4/0.22 | |||
| 7.2 | 6/0.4 | ||||||
| 12 | 10/0.4 | ||||||
| 額定電流 | A | ≤630 | ≤3200 | ||||
| 額定頻率 | Hz | 50(60) | |||||
| 額定容量 | KVA | 50-2000 | |||||
| 額定短時耐受電流（4s） | KA | 25 | |||||
| 額定峰值耐受電流 | KA | 50 | |||||
| 額定短路關合電流 | KA | 50 | |||||
| 工頻耐受電壓值 通用值 | KV | 42 | 干式28 | 油浸35 | 2.5 | ||
| 10KV額定 隔離斷口 | KV | 48 | |||||
| 絕緣水平 | 沖擊耐受電壓 | 通用值 | KV | 75 | 8 | ||
| 隔離斷口 | KV | 85 | |||||
| 防護等級 | IP33 | ||||||
| 噪音 | DB | 干式≤55，油浸≤65 | |||||
