一、介紹接觸器的應用場景

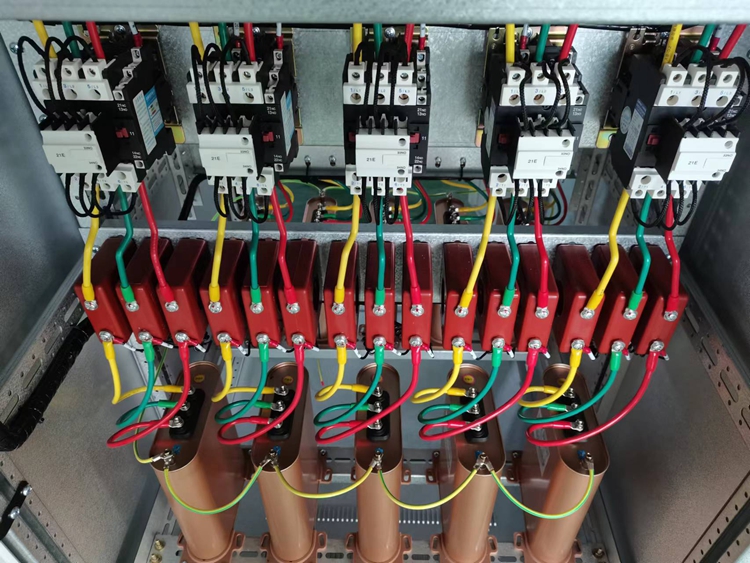

低壓交流接觸器是一種常用的控制電器，廣泛應用于電力系統中，用于控制電動機、照明、電熱等設備的啟動和停止。在工業自動化領域，接觸器還常用于實現順序控制、時間控制等功能。紫光電氣作為電力工程安裝與電力設備一站式供應商，我們?cè)谠O(shè)計配電方案時，也經常采用接觸器控制低壓電容器。

二、交流接觸器的基本結構

接觸器一般都是由接觸器電磁機構，觸點系統，滅弧裝置，彈簧機構，支架和底座等等元件構成，對電力作業人員而言，我們最主要使用的就是：交流接觸器的線圈+接觸器的觸點系統。

交流接觸器的觸點可以分為主觸點和輔助觸點，主觸點為常開點應用在主回路中，輔助觸點配合著接觸器線圈應用在控制回路中，間接通過控制接觸器的線圈來控制電路的運行。

三、交流接觸器主觸點和副觸點的區別

1、電流大小：主觸點的電流較大，通常用于接通主電路。副觸點的電流較小，用于控制電路。

2、作用不同：主觸點的作用是接通和斷開主電路，傳遞較大的電流。副觸點的作用是控制電路的通斷，實現電路的邏輯控制。

3、操作方式不同：主觸點的操作通常由電磁機構驅動，通過觸點的閉合和斷開實現電路的通斷。副觸點的操作可以通過手動或繼電器等控制方式實現。

4、安全保護：在安裝過程中，應采取安全保護措施，避免觸電事故的發生。

四、交流接觸器安裝注意事項

1、分清接觸器的電源電壓，正確接電源。最常用的接觸器電源為：AC220V，DC220V，AC380V等等電壓等級。接線過程要看清楚，否則容易燒壞接觸器。

2、接觸器壓接導線時要壓緊，接觸牢靠，不要壓到線皮或者似接非接，這是工作中經常性出現的故障點。

3、交流接觸器使用過程中一定要分清楚自鎖點，互鎖點和信號傳遞的點，不要混用或者接反！
